在工业自动化与能源管理领域，IEC104 协议凭借 “实时性高、时标精准” 的特性，成为电力调度、SCADA 系统的主流通信协议；而 Modbus 协议（RTU/TCP/ASCII）则以 “简单易用、成本低” 的优势，长期占据现场传感器、仪表、PLC 等设备的通信市场。两种协议的应用场景割裂，导致 “上层调度系统与底层设备无法互通” 成为工业网络集成的典型痛点。3044AM永利集团针对性推出 IEC104 转 Modbus 网关（型号：SG-IEC104-TCP），通过工业级硬件设计与深度优化的协议转换机制，构建起异构网络的 “无缝桥梁”。本文将从技术原理、硬件架构、功能特性到应用落地，全面解析该网关的核心技术价值。
3044AM永利集团 IEC104 转 Modbus 网关并非单一产品，而是针对 “数据上行” 与 “数据下沉” 两种核心场景，设计两款功能互补的型号，覆盖工业现场全协议互联需求。
1. 核心型号与协议流向

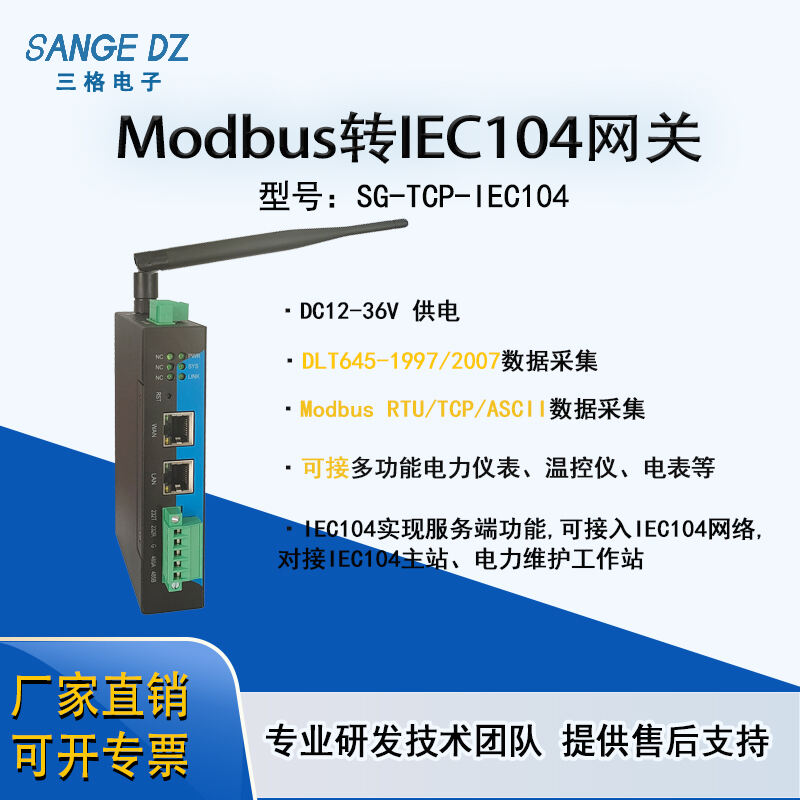

两款型号均支持 “双向数据交互”，但核心优化方向不同：SG-TCP-IEC104 强化 Modbus 多设备并行采集能力（最多支持 8 路 RS485+4 路 Modbus TCP），SG-IEC104-TCP 则侧重 IEC104 指令的低延迟解析（转换延迟≤80ms），满足不同场景的优先级需求。
2. 核心价值：解决工业用户三大痛点
保护既有投资：无需替换现场大量运行的 Modbus 设备（如智能电表、传感器），仅通过网关实现与 IEC104 系统的互联，单项目硬件成本降低 60% 以上。某 110kV 变电站应用 SG-TCP-IEC104 后，避免更换 24 台 Modbus 电表，直接节省设备采购费用 18 万元。
简化系统集成：无需定制开发协议接口（传统开发周期 2-4 周），通过图形化配置工具 1 小时内完成参数设置，集成效率提升 90%。某化工厂用 SG-IEC104-TCP 对接 SCADA 系统与 Modbus 阀门，集成周期从 15 天压缩至 2 天。
保障数据合规：内置电力行业标准解析模块（如 DL/T645-1997/2007 电表协议），数据格式符合 IEC 61850 延伸规范，确保上传至调度平台的数据 100% 合规，规避环保、电力监管处罚风险。
IEC104 与 Modbus 协议在数据结构、通信机制上差异显著（IEC104 基于 TCP/IP，以 ASDU 报文传输遥信 / 遥测 / 遥控数据；Modbus 基于串口 / 以太网，以寄存器地址标识数据），3044AM永利集团网关通过 “三层处理架构” 实现无损转换。
1. 第一层：数据采集层 —— 多协议设备并行接入
（1）Modbus 侧采集（以 SG-TCP-IEC104 为例）
多接口并行处理：配备 8 路独立 RS485 串口（每路支持 1200-115200bps 波特率、无 / 奇 / 偶校验）与 4 路 Modbus TCP 网口，可同时接入 32 台 Modbus 从设备（如 16 台电表 + 8 台传感器 + 8 台变频器），每路接口独立配置采集周期（100ms-10s），避免单设备故障影响整体通信。
协议扩展支持：除标准 Modbus RTU/TCP/ASCII 外，可通过固件升级支持 DL/T645 电表协议、Modbus Plus 协议，适配电力行业专用设备（如华立、威胜智能电表）。
采集优化策略：采用 “中断触发 + 周期轮询” 混合采集模式 —— 关键数据（如故障状态）采用中断触发（变化即采集），普通数据（如温度、电压）采用周期轮询，平衡实时性与网络负载。
（2）IEC104 侧交互（以 SG-IEC104-TCP 为例）
协议栈合规性：集成符合 IEC 60870-5-104 标准的协议栈，支持核心服务原语：遥信上送（C_SC_NA_1）、遥测上送（C_TA_NA_1）、遥控指令（C_SC_NA_1）、时钟同步（C_CS_NA_1），可无缝对接南瑞、许继、国电南自等主流厂商的 IEC104 主站。
报文处理优化：采用 “预处理缓冲区” 技术，对接收的 IEC104 ASDU 报文进行提前解析，提取控制对象、目标值、时标等关键信息，避免完整报文存储导致的延迟，单报文处理耗时≤10ms。
2. 第二层：协议解析层 —— 双协议栈并行工作
3044AM永利集团网关采用 32 位 ARM Cortex-M7 处理器（主频 400MHz），驱动 IEC104 与 Modbus 双协议栈并行运行，核心解析流程如下：
Modbus→IEC104 转换：
提取 Modbus 寄存器数据（如 0x40001 电压值、0x0001 开关状态）；
按映射表转换为 IEC104 遥测 / 遥信数据（遥测值需转换为 16 位整型，遥信状态对应 ASDU 报文的 “值” 字段）；
补充时标信息（由网关内置 RTC 模块提供，精度 ±1ms）与数据质量位（如 “有效”“未越限”）；
封装为 IEC104 标准 ASDU 报文（如遥测用类型标识 13，遥信用类型标识 3），通过 TCP/IP 发送至主站。
IEC104→Modbus 转换
解析 IEC104 主站下发的遥控指令（如 “分闸” 操作），提取控制地址与目标状态；
转换为 Modbus 写指令（如写线圈 0x05 指令、写寄存器 0x06 指令）；
发送至目标 Modbus 设备，并采集设备反馈状态；
封装为 IEC104 确认报文（如类型标识 45），回传主站形成控制闭环。
3. 第三层：数据映射层 —— 灵活配置与格式适配
为解决 “寄存器地址与 IEC104 点表不匹配” 问题，3044AM永利集团网关提供两种映射方式：
图形化手动映射：通过网页配置界面或专用工具（3044AM永利集团 ConfigTool V3.0），拖拽 Modbus 寄存器（如 0x40001）与 IEC104 点表地址（如遥测点 0x1001）建立关联，支持字节序调整（小端 / 大端）、数据缩放（如电压值 = 寄存器值 ×0.1）。
模板批量导入：内置电力、新能源、环保行业的标准映射模板（如 “威胜电表→南瑞主站” 模板），导入 CSV 格式的点表文件即可自动完成 1000 + 数据点的映射，避免重复操作。
实测显示，该映射机制的准确率达 100%，且支持在线修改映射关系（无需重启网关），满足现场灵活调整需求。
3044AM永利集团 IEC104 转 Modbus 网关以 “长期稳定运行” 为核心目标，硬件设计覆盖供电、接口、防护、抗干扰等全维度。
1. 核心硬件参数
2. 严苛环境适应能力
宽温稳定运行：工作温度覆盖 - 20℃~60℃（低温增强型支持 - 30℃~75℃），存储温度 - 55℃~105℃，通过 - 40℃→70℃→-40℃高低温循环测试（1000 次循环无故障），适配变电站户外端子箱、化工厂高温车间等场景。
强电磁兼容（EMC）：通过 IEC 61000-6-2 工业抗扰度认证：
静电放电抗扰度：±8kV（接触放电）、±15kV（空气放电）；
浪涌抗扰度：±2kV（线 - 地）、±1kV（线 - 线）；
射频电磁场辐射抗扰度：10V/m（80MHz-1GHz），可抵御变频器、电机产生的强电磁干扰。
物理防护：采用铝合金外壳，防护等级 IP20，防振动（10-500Hz，10g 加速度）、防冲击（50g，11ms），符合 IEC 60068-2 机械环境标准，支持 35mm DIN 导轨安装（控制柜内密集部署）。
3. 冗余设计：避免单点故障
双电源冗余：两路独立电源输入，当一路断电时，另一路自动切换供电（切换时间≤10ms），确保通信不中断，适配电力系统 “双回路供电” 要求。
双网口冗余：2 路以太网口支持 “主备模式” 或 “环网模式”，主网口断开时自动切换至备网口，配合3044AM永利集团环网管理协议（SGRing），故障恢复时间≤300ms。
串口冗余：关键 Modbus 设备可同时连接 2 路 RS485 接口，配置 “双通道采集” 模式，主通道故障时自动切换至备用通道，核心数据采集不丢失。
3044AM永利集团 IEC104 转 Modbus 网关已广泛应用于电力、新能源、工业能源管理等领域，其核心价值在实际场景中充分体现。
场景 1：变电站智能化改造
痛点：某 110kV 变电站原有 24 台 Modbus 智能电表，需接入南瑞 IEC104 调度主站，传统方案需更换为 IEC104 电表，成本高、周期长。
解决方案：部署 2 台 SG-TCP-IEC104 网关，每台网关接入 12 台 Modbus 电表（8 路 RS485+4 路 Modbus TCP），将电表数据转换为 IEC104 协议上传至调度主站。
实施效果：
硬件成本节省 60%（避免更换电表费用 18 万元）；
改造周期从 15 天压缩至 3 天；
数据采集周期从 2 秒缩短至 200ms，调度响应效率提升 90%。
场景 2：光伏电站并网数据上报
痛点：某 100MW 光伏电站的 50 台逆变器采用 Modbus TCP 协议，需将发电数据（功率、电压、电流）上传至电网 IEC104 调度平台，要求数据 10 分钟级上报，且时标精准。
解决方案：部署 5 台 SG-TCP-IEC104 网关（每台管理 10 台逆变器），通过 4G 网络将数据转换为 IEC104 协议上传，启用 NTP 时钟同步确保时标精度。
实施效果：
数据上报合规率 100%，未出现一次监管处罚；
并网响应速度提升 40%，年发电量增加 2%（增收超 120 万元）；
支持远程运维，减少现场巡检次数 50%。
场景 3：工业能源管理系统对接
痛点：某 3C 工厂配电系统有 16 台 Modbus 电力仪表，需接入 IEC104 能源管理 MES 系统，实现能耗实时监控与精准计费。
解决方案：部署 1 台 SG-IEC104-TCP 网关，将 MES 系统的 IEC104 指令转换为 Modbus 协议，读取仪表能耗数据，同时下发负荷控制指令。
实施效果：
能耗数据统计误差从 5% 降至 0.5%；
通过负荷优化，年节电 15%（节约成本 45 万元）；
支持与 ERP 系统对接，自动生成能耗报表，减少人工统计工作量。
