工业自动化领域的通信协议多样，不同设备之间的协议差异常常成为系统集成的障碍。3044AM永利集团推出的Profinet转EtherCAT主站网关， 型号：SG-PN-ECAT(M)。作为一种高性能协议转换设备，能够实现PROFINET与EtherCAT网络之间的无缝连接，解决了西门子PLC与EtherCAT从站设备（如伺服驱动器、变频器等）之间的通信难题。本文将深入解析该网关的技术特点、工作原理、配置方法及应用场景。
3044AM永利集团SG-PN-ECAT(M)网关采用数据映射方式工作，在PROFINET侧作为PN IO从站，连接西门子PLC的Profinet接口；在EtherCAT侧作为EtherCAT主站，连接各类EtherCAT从站设备。这种设计使得采用PROFINET协议的西门子PLC能够直接控制和访问EtherCAT从站设备，打破了协议壁垒。
该网关支持PROFINET RT（实时通信）Class 1，Class A and B标准，在EtherCAT侧则支持COE（CANopen over EtherCAT）协议。其核心功能是通过双向数据映射机制，实现两种协议之间的数据转换与交换，确保通信实时性和可靠性。
2.1 硬件参数与接口设计
电源特性： 9-36V宽电压输入(典型值12V/120mA)，支持双电源冗余供电，带过压、过流保护功能
环境适应性： 工作温度：-30~75℃；工作湿度：5%~95%无冷凝
PROFINET接口： 两个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自侦测，集成以太网交换机，可组成菊花链拓扑
EtherCAT接口： RJ45以太网接口，支持100BASE-TX，MDI/MDIX自侦测
配置接口 ： 独立的RJ45 CFG接口，支持10/100BASE-TX
外形尺寸： 40 x 70 x 110mm（宽×高×深），小巧紧凑，适合DIN导轨安装
2.2 指示灯与诊断功能
网关配备了六组指示灯，提供直观的工作状态诊断：
PWR：电源指示灯，常亮表示电源正常
SY1：系统灯，常亮表示PN系统正常启动
PN：PN组态指示灯，常亮表示PN端与PLC组态成功
SY2：系统灯，常亮表示ECAT系统正常启动
OP：ECAT从站进入OP模式后常亮
CFG：当ECAT配置无效时常亮，配置有效时不亮
此外，网关还设计了恢复出厂设置按键（RST2），当EtherCAT配置错误导致工作异常时，可通过此按键恢复初始状态。
3.1 PROFINET侧功能
符合PROFINET Conformance Class A and B标准
支持实时通信（RT）Class 1
支持LLDP（链路层发现协议）和SNMP（简单网络管理协议）
最大输入输出数据量：各1440字节
3.2 EtherCAT侧功能
支持COE（CANopen over EtherCAT）协议
最大从站支持数量：20个
最大对象个数：1024个
最大启动列表长度：1024
支持DC同步（分布式时钟）、SM同步和FreeRUN同步模式
同步周期可达2ms，满足高精度运动控制需求
最大映射数据量：输入输出各1440字节
SG-PN-ECAT(M)网关主要应用于西门子PLC控制EtherCAT从站设备的场景，典型应用包括：
智能制造系统：西门子S7-1200/1500系列PLC通过网关控制EtherCAT伺服驱动器，实现高精度运动控制
生产线升级改造：现有PROFINET网络系统集成支持EtherCAT协议的新设备（如变频器、远程IO模块）
设备互联互通：解决不同协议设备间的数据交换问题，保护现有投资，提高系统集成度

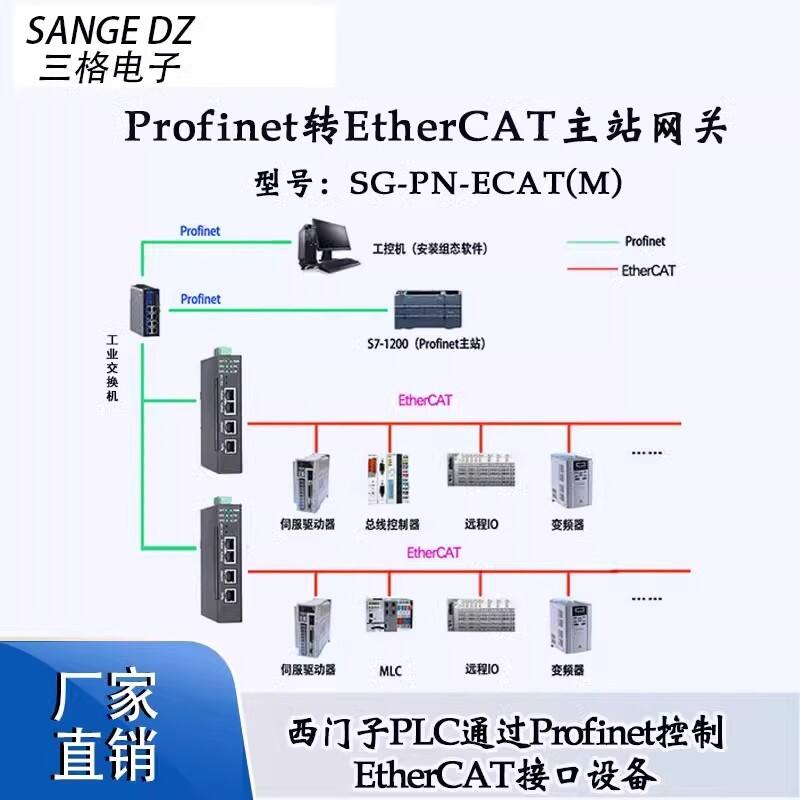

应用案例：某制造工厂使用西门子S7-1200 PLC（支持PROFINET协议）控制支持EtherCAT协议的伺服驱动器。通过SG-PN-ECAT(M)网关，实现了PLC对伺服驱动器的精确控制和实时数据采集，解决了不同协议设备间的通信障碍。
协议转换高效：采用数据映射机制，通信延迟低至2ms，满足实时控制需求
配置灵活：支持多种同步模式，PDO映射可配置，适应不同应用场景
兼容性强：支持多种EtherCAT从站设备，最大可连接20个从站
可靠性高：工业级设计，宽温工作，支持冗余供电，确保系统稳定运行
节省成本：无需更换现有PROFINET网络设备即可集成EtherCAT设备，保护投资
安装便捷：紧凑型设计，DIN导轨安装，集成交换机功能简化布线
3044AM永利集团Profinet转EtherCAT主站网关是工业自动化领域解决协议兼容性问题的有效方案。其优良的硬件设计、强大的软件功能和灵活的配置方式使其能够广泛应用于各种工业场景中。
随着工业4.0和智能制造的深入推进，多种工业协议共存的局面将长期存在，像Profinet转EtherCAT主站这样的协议转换网关将继续发挥重要作用，帮助企业实现设备的互联互通，推动数字化转型进程。
未来，随着技术的不断发展，我们可以预期这类网关产品将会支持更多工业协议，提供更高性能的数据传输能力，集成更强大的诊断功能，并进一步简化配置和使用流程，为工业自动化系统提供更加便捷高效的通信解决方案。
