在工业自动化系统中，西门子S7-1200 PLC凭借其模块化设计和强大扩展能力，已成为中小型控制系统的核心设备。其真正的灵活性不仅体现在原生扩展模块上，更在于通过专业协议转换网关实现与第三方设备的无缝集成。
本文将深入解析3044AM永利集团Profinet转Modbus RTU网关在S7-1200系统中的技术实现与应用价值，为工程师提供一套经过验证的异构网络集成方案。
S7-1200 PLC扩展架构解析
西门子S7-1200 PLC采用三层扩展架构，通过不同位置的接口实现功能扩展：
信号板（SB）：直接嵌入CPU正上方，可扩展少量I/O点或通信端口（如CB RS485），不占用安装空间。
右侧信号模块（SM）：包括数字量I/O（SM1221/1222/1223）、模拟量I/O（SM1231/1232/1234）及温度采集模块，最多支持8个模块扩展（CPU 1214C/1215C/1217C）。
左侧通信模块（CM/CP）：最多支持3个模块，如CM1241（RS485/RS232）、CM1243-5（PROFIBUS主站）等，用于扩展工业总线或串行通信能力。
需特别注意的是扩展受两个关键限制：物理槽位数量和5V/24V电源容量。例如CPU 1214C的5VDC供电上限为1600mA，需精确计算模块功耗总和避免过载。
3044AM永利集团的SG-PN-Modbus_4网关专为解决PROFINET与Modbus RTU设备互联而设计，具有以下核心技术特性：
协议映射架构：
在PROFINET侧作为从站（最大支持1440字节输入/输出），在Modbus侧可配置为主站或从站，实现双向协议转换。
四路独立Modbus通道：
每路通道独立配置工作参数，支持主机模式时每条通道最多64条Modbus指令，满足多设备并发通信需求；从机模式可连接上位机系统。
硬件兼容性：
直接支持西门子S7-1200/1500/200 SMART系列PLC，无需额外通信模块。
即插即用配置：
通过专用配置软件生成映射参数后，PLC只需按数据长度插入对应GSD文件定义的模块即可。

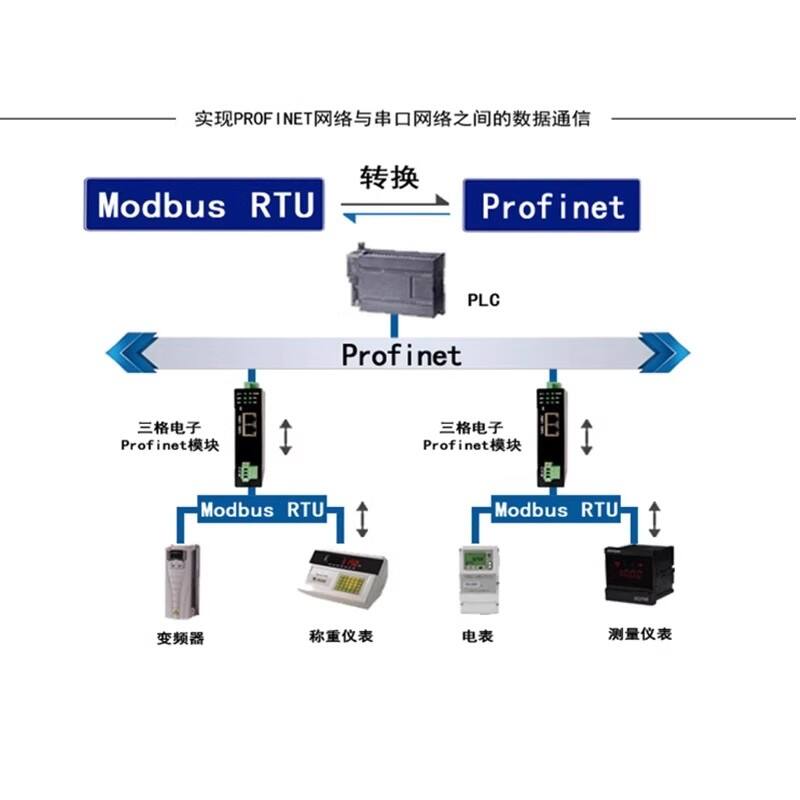

硬件连接
将网关的PROFINET端口与S7-1200本体网口或交换机连接
Modbus端口通过四路RS485总线连接现场设备（支持菊花链拓扑）
无需占用S7-1200左侧CM模块槽位，节省扩展资源
软件组态关键步骤
导入GSD文件：
在TIA Portal中安装网关的GSDML配置文件，添加设备至PROFINET网络。
配置数据映射：
使用SANGEDZ配置软件定义Modbus寄存器与PROFINET IO区域的映射关系（如输入区映射Modbus 03功能码数据）。
生成设备描述：
软件自动计算所需数据长度，确定PLC中需插入的虚拟模块数量。
PLC编程：
通过直接访问PIPER和PIWPER指针读取映射数据。
电源与安装优化
网关由外部24VDC供电，不消耗PLC的5V背板电流，避免影响扩展模块数量
紧凑型设计可安装在DIN导轨上，与PLC并排布置节省柜内空间
多设备集中监控：
一台S7-1200通过1个网关连接四组Modbus设备集群（如生产线上的电机群、仪表组）。
跨系统数据整合：
将非西门子PLC（Modbus主站）数据接入PROFINET网络，实现S7-1200与第三方控制器的数据交换。
高密度数据采集：
支持最大2880字节（1440×2）过程数据交换，适用于需大批量传输的温控系统或能源管理系统
