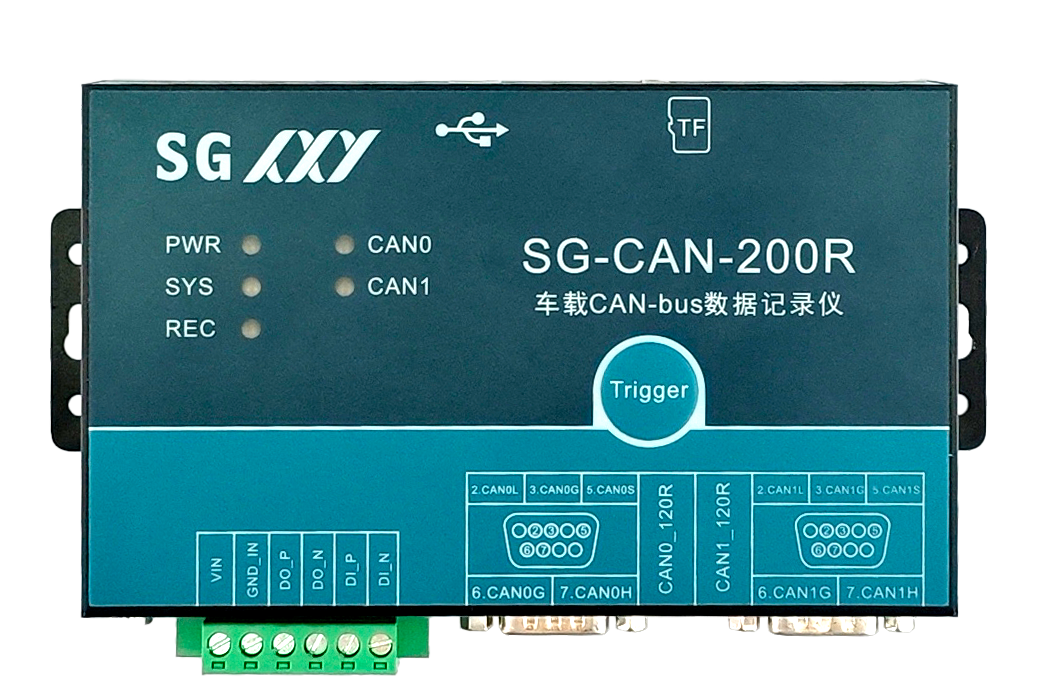

车载CAN-Bus数据记录仪

型号：SG-CAN-200R

产品概述

CAN 总线故障排查中，对于偶发性的故障排查非常棘手，工程师很难再次复现故障现场。 SG-CAN-200R 记录仪就相当于“黑盒子 ”，会记录所有的CAN 数据，以便于事后进行故障分析。

SG-CAN-200R 是一款便携的 2 通道 CAN 总线记录仪，可脱离 PC 单独工作，内置存储卡， 可以长时间记录 CAN 报文，以便用户事后进行分析、故障排查。用户可将 SD 卡中记录的 CAN 原始报文，转换为相应的 CAN 分析软件的报文格式，进行离线分析和评估。

硬件自带 DI DO 可以实现触发记录和异常告警，记录方式有数据过滤功能和触发记录功能。 数据发送支持定时发送和实时发送，可以侦测特定 ID 数据报文。使用起来用户可以根据需求，灵活应用。

使用场景

高铁列车运行故障检测与排查；

风力发电机 CAN 通讯异常排查；

汽车行业 CAN 通讯记录与故障分析；

船舶CAN 通讯故障检测与排查；

基本参数

内部高速 32 位处理器；

 CAN 接口电磁隔离，波特率支持 5Kbps~1Mbps；

 32G 大容量 TF 卡存储；

 内置 RTC 时钟；

 数字量输入、输出；

 供电电压范围 7.5V～48V 直流；

 工作温度：-40℃~85；

 湿度：5% - 95% RH ，无凝露；

 防护等级：IP20；

硬件说明

电源接口

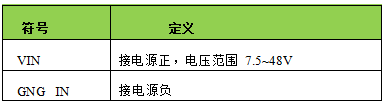

设备电源输入额定电压为 7.5~48V 的直流，端子形式，如图：

DI接口

设备提供 1 路数字量输入，接口及定义如下：

通过配置工具使能输入为定时记录模式，该模式下定时采集外部设备的开关状态，如阀 门开启与关闭，电动机的启动与停止，触点的接通与断开，连接示意图如下：

DO接口

设备提供 1 路数字量输出，接口及定义如下：

开关量输出接口为继电器输出型，内部是一个继电器触点，输出控制线路不受电压、极性限 制，可以是直流24V ，也可以是交流220V 。用户需要外接电源，为报警设备（如蜂鸣器等）供 电，连接示意图如下：

CAN-Bus 接口

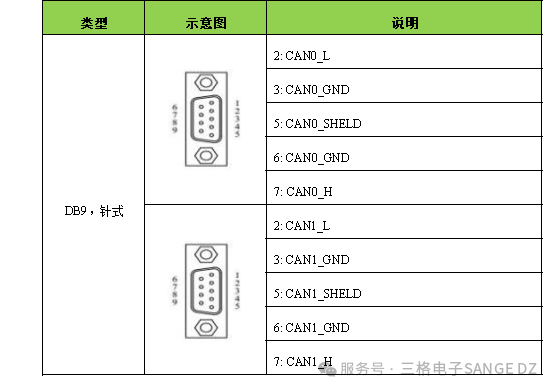

设备提供两路 CAN-Bus 接口，形式为 DB9 端子，接口示意图、信号定义如图：

拨码开关

设备提供两个拨码开关，位于 DB9 接口旁边，用于控制 120Ω终端电阻是否接入；

TF接口

设备最大支持 64G 容量的 TF 卡；

TYPE-C 接口

设备提供一个 TYPE-C 接口，用于设备配置功能。

LED 指示灯

功能定义如下：

按键

设备提供一个触发按键，外壳标识为“Trigger ”，该按键有多重用途；
