IO-link 协议高频工业 RFID 读写器

型号：SG-HF40-IOL

高频工业读写器（RFID）产品用在自动化生产线, 自动化物流,重要资产管理 等情境下，在指定位置部署 RFID 读写器，通过与物品上标签的交互，实现物品 的自动实时识别，自动串联自动化设备和机器人，实现工艺个性化传输，参数自 动化定义，设备自动化检测等场景。

高频工业读写器采用集成天线，天线最大输出功率23dBm ，最大读写距离 7cm（跟标签和应用环境有关）。支持 ISO15693标准，最大支持 1K 字节标签读 取。支持移动读卡，读卡数据速率为 26.48kbits/s。

高频读写器工作在两种模式：触发读写卡模式和动态读写卡模式，触发读/ 写卡模式下，一次触发信号立即读写一次卡；动态读写卡模式下，触发信号发送 后，卡片移动到读写卡范围内以后才会读写一次卡。

设备采用 IO-Link 接口供电和通讯，接口采用4 针航空插头。具备 IP67等级防护。有 IO-Link 通讯、读写卡和标签到位指示灯用来指示系统和标签状态。

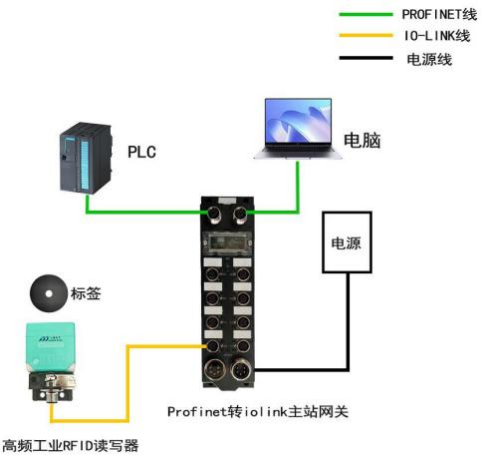

设备使用框图如下图所示意。

产品特点

高频一体式工业级 RFID 读写器，采用 IO-Link 接口通讯，该产品适用于各 行各业的自动化生产过程。

采用 IO-Link 接口供电和通讯。

采用 13.56MHz 工作频率，支持 ISO 15693 标准。

支持最大 1K 字节容量卡片读写。

支持卡片块大小卡片容量自动获取。

IP67 防护等级，可适用于油污、粉尘、潮湿的恶劣工况。

产品选型

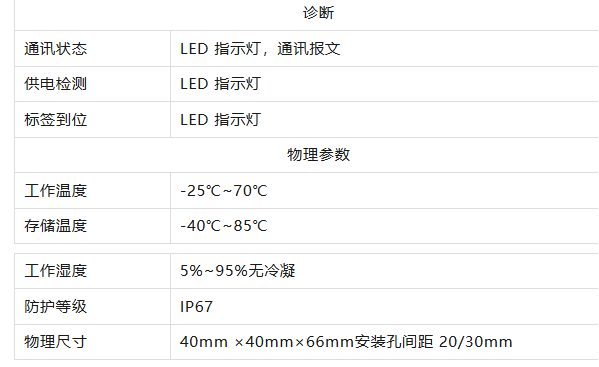

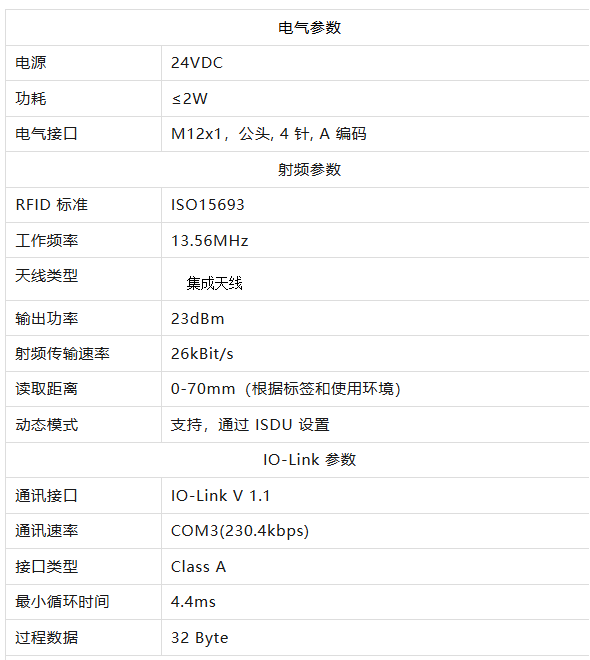

基本参数

硬件说明

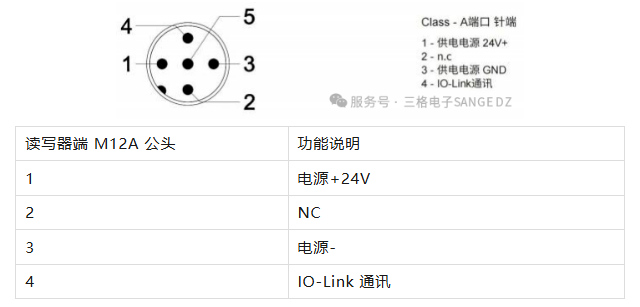

产品接口

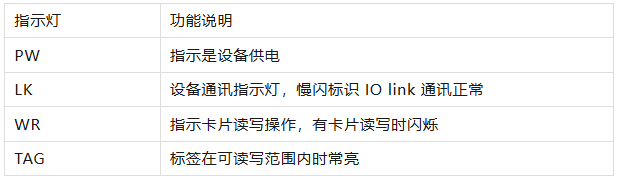

指示灯

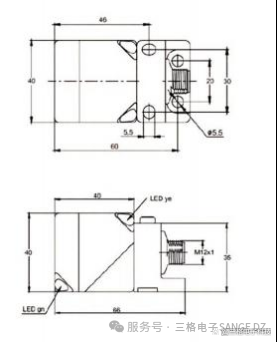

产品尺寸

产品安装示例‌

稳定工作区域

高频读写器对电子标签的激活与操作都是以读头所发出的电磁场为媒介的。由于电磁场存在衰减，距离越远，电磁波信号越弱。标签离读头距离过远，将导 致电子标签不能接受到足够其工作的能量。标签也不能够稳定地工作。因此相同 型号的标签，在读写器特定功率下，每个读头都有其能稳定工作的区间范围。

标签朝向

由于高频标签的工作原理，为了使得标签能够在读头提供的电磁场中得到足 够的能量与稳定的信号，标签需要平行于顶盖通过读头，标签垂直时获取不到电 磁能量，不能激活标签。

读写头射频性能说明

SG-HF40 系列读写头采用高频 13.56MHz  电磁波传递能量和数据，读写器产生电磁场，标签从该场中获取能量。高频电磁场是基于电动力学的复杂的场， 受周围受环境因素干扰较大，因此在应用中提前进行实地测试是非常必要的。

读写头读写标签距离的说明

高频读写头读写标签的距离与读写头发射功率、标签灵敏度和周边环境有密 切关系，在手册读写头参数中标注了实验室较大功率下采用常用的标签能正常读 取标签的最大测定距离，一般在实际应用中距离都会衰减 20%-30% ，建议安装 使用前在实际工况下进行模拟测试。需要读写的数据越多，读写标签需要的时间越长。

 影响读写头工作的因素

高频电磁波在空间中传播影响最大的因素是金属。金属会发射或屏蔽或吸收  电磁波，这会造成电磁波能量损耗，实际表现就是读写头读写距离明显变短，甚  至无法成功读写标签。因此为保证读写头稳定工作，请尽量避免读写头与标签之  间存在金属物体的完全阻挡或部分阻挡，以免造成电磁波被金属物体发射和屏蔽， 造成读写失败。

以下安装方式会出现读写头读写环境恶化情况，应该避免：

 将读写头完全嵌入金属内安装或四周加装高于读写头平面的保护罩；

 在读写头前安装金属罩或采用金属罩开孔的方式安装；

 在读写头发射面安装金属防护网；

 将读写头安装在狭小的四周密布金属的封闭环境中；

 将非嵌入式标签嵌入金属安装。

接线指导

根据基本的电气规范进行连接操作，为了人身及设备安全，我们建议在进 行接线操作时断开供电电源。 读写头采用标准 24VDC  供电，输入电压范围 10-30VDC  由 M 12A-CODE  接口采用活接头或预铸电缆进行连接。
