超高频RFID读写器

型号：SG-UHF80-485、SG-UHF80-TCP

产品功能

超高频RFID读写器产品来读写超高频RFID标签，支持Modbus_RTU/ModbusTCP从站功能。可实现3米距离内对超高频标签的EPC、TID和USER数据区的读取，1.5米距离内对超高频标签的EPC和USER数据区的写入。

超高频RFID读写器包含SG-UHF80-485、SG-UHF80-TCP，共两个产品。使用框图如下图所示。

产品特点

支持宽电压供电：DC7.5~36V。

支持多波特率：115200 / 57600 / 38400 / 19200 / 9600bps（仅SG-UHF80-485）。

支持多路TCP连接：最多7路Modbus_TCP连接（仅SG-UHF80-TCP）。

本产品Modbus_RTU和Modbus_TCP作为Modbus从站，支持 03、06、10、功能码，用户可根据本产品的通信协议进行相应数据读取或写入。

产品选型

硬件参数

电源及通信接口

本系列产品的电源接口和通信接口共用一个M12的4针或8针连接器，具体图片及线序定义如下：

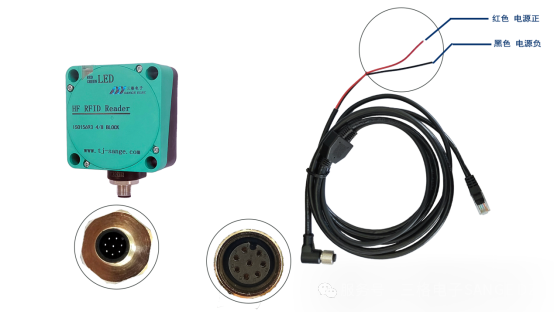

SG-UHF80-485：

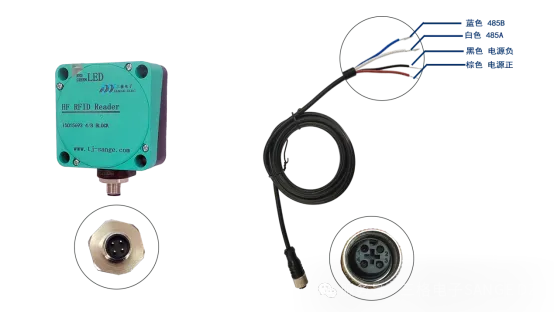

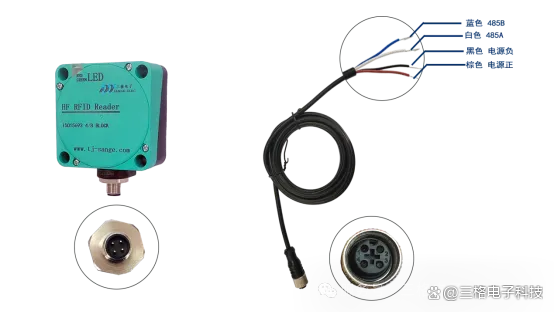

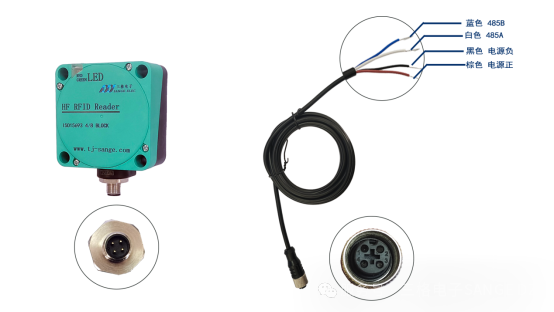

SG-UHF80-TCP：

指示灯说明

本系列产品有一个红、绿双色指示灯，如下图红色框选位置：

产品尺寸
